Серия Haitian SATURN

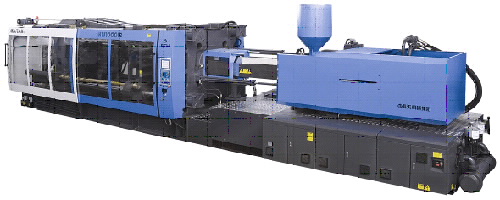

Haitian SATURN - cерия экономичных и надёжных ТПА, пришедшая на смену самой продаваемой серии станков в мире - HTF

Haitian SATURN - это надёжный термопластавтомат, способный решать до 80% стандартных литьевых задач.

Основные отличия машин серии Haitian SATURN от серии HTF:

  • Более быстрое смыкание/размыкание, впрыск (за счет комплексных конструктивных решений).
  • Более мощный, жесткий и долговечный механизм запирания.
  • Новый быстродействующий контроллер, позволяет обеспечить большую скорость и точность работы машины.
  • Увеличен ход подвижной плиты и расстояние между колоннами, что позволяет устанавливать пресс-форму большего размера.
  • В гидросистеме применены технические решения и материалы, позволяющие существенно снизить трение (гидроцилиндры) и значительно повысить срок службы и эффективность работы машины.
  • Конструкция плит обеспечивает их большую жесткость.
  • Увеличено давление впрыска и скорость набора дозы

Модульный принцип конструкции серии SATURN.

В соответствии с современными тенденциями развития инжекционно-литьевых машин, компанией ХАЙТИАН, при разработке серии Haitian SATURN, реализован принцип модульной конструкции ТПА.

Модульный принцип подразумевает, что существует База на основе которой, с помощью Модулей (готовых пакетов дополнительных функций), заказчик, как конструктор, может создать оборудование, идеально решающее задачи конкретного производства.

В Европе ТПА ХАЙТИАН новой серии SATURN будут представлены в нескольких версиях: Базовая (BASIC), Универсальная (UNIVERSAL) и Премиум (РREMIUM), которые отличаются изначально, набором опций установленных на них.

RUSSIAN STANDARD / конфигурация РУССКИЙ СТАНДАРТ - это специально подобранный набор опций на основе Базовой версии, оптимальный для переработчиков пластмасс в России и странах СНГ.

Кроме того, существуют готовые пакеты опций для Быстрого, Высокоточного, Автоматизированного литья и т.п.

Так же, заказчик может подобрать любые опции по отдельности для решения конкретных производственных задач.

ТЕХНИЧЕКИЕ ОСОБЕННОСТИ

Возможно, формат этой картинки не поддерживается браузером.Данная серия литьевых машин успешно прошла предварительные испытания на внутреннем рынке Китая. Работая у китайских заказчиков в круглосуточном режиме 365 дней в году станки серии Haitian SATURN показали высокую степень безопасности и надёжности в работе.

Высокая точность повторяемости литьевого процесса обеспечивается русифицированной компьютерной системой управления австрийской фирмы "KEBA". В машинах с усилием запирания от 60 тонн до 1300 тонн применяется контроллер KEBA1075, в машинах с усилием смыкания свыше 1400 тонн установлен более мощный контроллер KEBA4030. Дисплей аварийной сигнализации указывает на ошибки в ходе работы и предоставляет исчерпывающую информацию о неполадках. Самодиагностика в обнаружении неисправностей помогает свести к минимуму время простоя оборудования. Загрузка/установка новых программ контроля за дополнительно устанавливаемыми опциями и оборудованем, языков и обновлений осуществляется через USB порт.

В инжекционном блоке стандартного исполнения использован одновитковый азотированный шнек с приводом от гидромотора, обеспечивающего оптимальные характеристики при переработке широкого спектра материалов. При необходимости переработки специализированных видов сырья устанавливаются шнеки соответствующей геометрии и обработки. Два инжекционных цилиндра обеспечивают плавность перемещений узла впрыска, снижает напряжение конструкции и обеспечивает длительный срок службы машины.

Новая конструкция пятиточечного коленнорычажного механизма обеспечивает более быстрое перемещение подвижной плиты, более долгий срок службы и гарантирует эффективное и надёжное запирание пресс-формы. Пальцы и вкладыши выполнены из закаленной стали и смазываются системой автоматической смазки, которая оборудована аварийной сигнализацией низкого уровня масла.

Использование гидрораспределителей и насосов VICKERS, YUKEN и REXROTH обеспечивает высокую степень надёжности гидросистемы, а также то, что машины серии Haitian SATURN будут удовлетворять требованиям современных стандартов литья под давлением.

Серия Haitian SATURN показала экономичную, устойчивую и надёжную работу в различных климатических условиях и при переработке широкого спектра полимерного сырья.

Модель Усилие смыкания, KN Объем впрыска, cm3 Расст. между колоннами, mm
SA600 600 66 - 113 310x310
SA900 900 121 - 188 360x360
SA1200 1200 173 - 270 410x410
SA1600 1600 253 - 395 470x470
SA2000 2000 334 - 499 530x530
SA2500 2500 471 - 679 580x580
SA2800 2800 618 - 863 630X630
SA3200 3200 792 - 1078 680x680
SA3800 3800 1068 - 1619 730x730
SA4700 4700 1424 - 2354 820x820
SA5300 5300 2212 - 3456 840x830
SA6000 6000 2212 - 3456 880x880
SA7000 7000 2262 - 4276 960X940
SA8000 8000 2990 - 5316 1000x1000
SA9000 9000 2990 - 5316 1180x1080
SA10000 10000 4006 - 6769 1160x1160
SA12000 1200 4006 - 6769 1250x1250
SA13000 13000 5227 - 8467 1350x1280
SA14000 14000 5227 - 8467 1450x1350
SA16000 16000 8349 - 11115 1550x1430
SA18500 18500 8349 - 11115 1650x1500
SA21000 21000 9683 - 12647 1750x1600
SA24000 24000 11115 - 26020 1850x1700
SA28000 28000 19293 - 43530 1900x1750
SA33000 33000 43530 2160x1900
SA40000 40000 56549 2400x2000

Производитель: Haitian International

Поставщик: Haitian International
